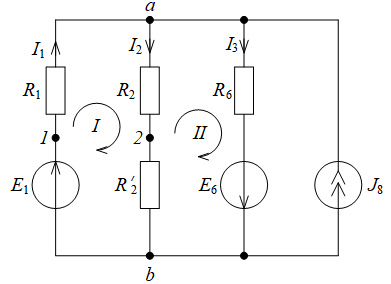

Для электрической цепи постоянного тока определить токи I₁-I₇ в ветвях резисторов R₁-R₇, составить баланс мощностей, а также определить режим работы источников питания и напряжение U₁₂ между точками 1 и 2 цепи.

Дано: E₁=110 В; E⁶=50 В; R₁=2 Ом; R₆=2 Ом; R₂=2 Ом; R₂'=3 Ом; J₈=10 А.

Решение:

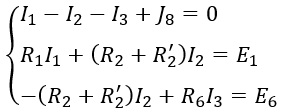

В схеме два узла (у=2) и три ветви с неизвестными токами (в=3). Для расчета трех неизвестных токов следует составить y-1=1 уравнение по 1-му и в-(у-1)=2 уравнения по 2-му законам Кирхгофа:
