Для электрической цепи постоянного тока определить токи I1 – I7 в ветвях резисторов R1 – R7, составить баланс мощностей, а также определить режим работы источников питания и напряжение U12 между точками 1 и 2 цепи.
«Для электрической цепи постоянного тока определить токи I1 – I7 в ветвях резисторов R1 – R7, составить баланс мощностей, а также определить режим работы источников питания и напряжение U12 между точками 1 и 2 цепи.»
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи постоянного тока определить токи I1 – I7 в ветвях резисторов R1 – R7, составить баланс мощностей, а также определить режим работы источников питания и напряжение U12 между точками 1 и 2 цепи.
Исходные данные:
E1 = 220 В
E4 = 150 B
U5 = 40 B
R1 = 50 Ом
R4 = 40 Ом
R2 = 20 Ом
R2 = 20 Ом
R5 = 10 Ом
В4, B6, B7, B8

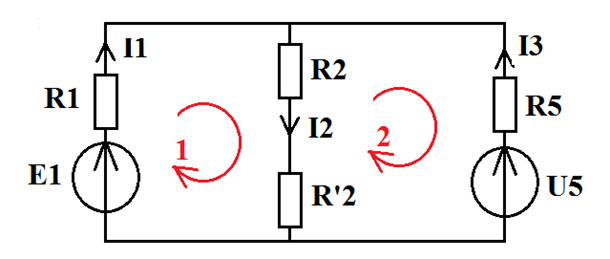

Исходная схема
Решение:
Составим систему уравнений по законам Кирхгофа
В схеме n= 2 узла и m=3 ветви
По первому закону Кирхгофа составим n-1=2-1=1 уравнений
По второму закону Кирхгофа составим m-(n-1)=3-1=2 уравнений
