Для электрической цепи постоянного тока определить токи в ветвях схемы двумя способами: методом контурных токов и с помощью 1-го и 2-го законов Кирхгофа
«Для электрической цепи постоянного тока определить токи в ветвях схемы двумя способами: методом контурных токов и с помощью 1-го и 2-го законов Кирхгофа»
- Электроника, электротехника, радиотехника
Условие:

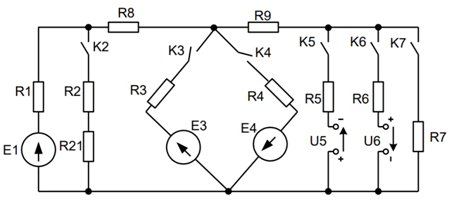

Для электрической цепи постоянного тока, используя данные, приведенные для каждого варианта задания в таблице, определить токи в ветвях схемы двумя способами: методом контурных токов и с помощью 1-го и 2-го законов Кирхгофа. ЭДС и напряжения источников, сопротивления резисторов и положение выключателей для соответствующих вариантов задания приведены в таблице.
Решение:
Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

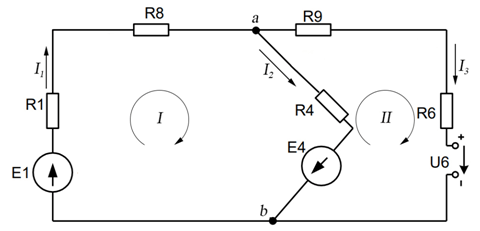

Число ветвей с неизвестными токами число узлов Выбираем условно-положительные направления токов I1, I2, I3. По первому закону Кирхгофа составляется уравнения:
