Решение задачи

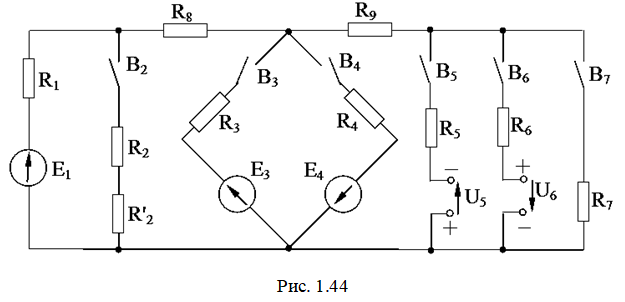

Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные для данного варианта задания в табл. 2, определить токи I1 – I9 в ветвях резисторов R1 – R9 методом контурных токов,
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные для данного варианта задания в табл. 2, определить токи I1 – I9 в ветвях резисторов R1 – R9 методом контурных токов,
Определить токи, режимы работы источников питания, составить баланс мощностей. ЭДС и напряжения источников, сопротивления резисторов и положение выключателей для соответствующих вариантов задания приведены в табл. 2.
Внутренним сопротивлением источников пренебречь.
Таблица1.7
Решение:

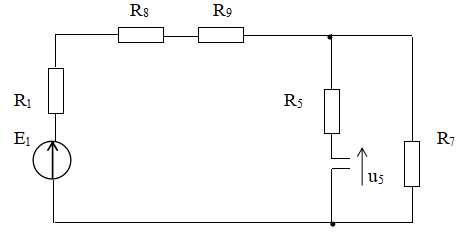

1. По условию задачи расчетная цепь имеет вид (рис. 1.44.1)
Рис.1.44.1
Упростим расчетную цепь, заменив последовательно включенные резисторы (рис.1.44.1) эквивалентным (рис. 1.44.2)
