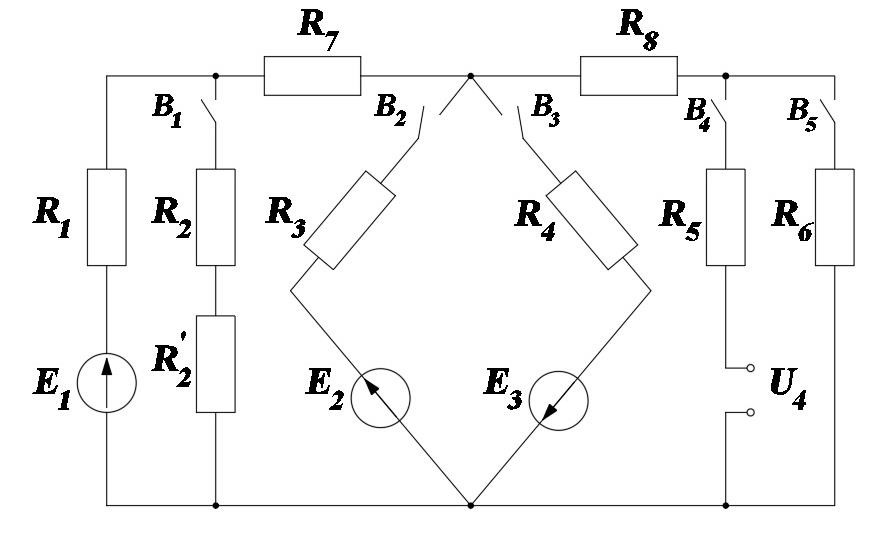

Для электрической цепи постоянного тока (рис.1), используя данные своего варианта, с учетом указанных замкнутых выключателей выполнить следующее:
«Для электрической цепи постоянного тока (рис.1), используя данные своего варианта, с учетом указанных замкнутых выключателей выполнить следующее:»
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи постоянного тока (рис.1), используя данные своего варианта, с учетом указанных замкнутых выключателей выполнить следующее:
1) составить уравнения по законам Кирхгофа;
2) определить токи ветвей методом контурных токов;
3) составить баланс мощностей;
4) построить потенциальную диаграмму для внешнего контура.
Внутренними сопротивлениями источников пренебречь.
Дано:
Рис.1
Решение:
1) Указываем на схеме условно-положительные направления токов. В рассматриваемой схеме три узла (
) и пять ветвей с неизвестными токами (
).
Для расчета пяти неизвестных токов следует составить уравнени...
