Условие:

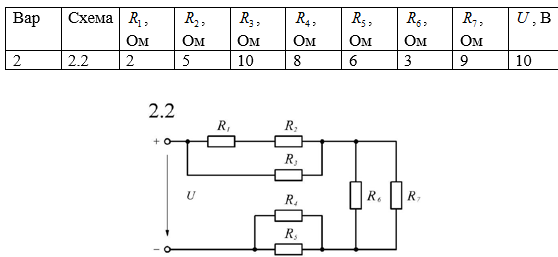

Для электрической цепи постоянного тока составленной из резистивных элементов, дана схема, по заданным параметрам цепи необходимо рассчитать:
1) Токи во всех ветвях схемы.
2) Падение напряжений на каждом из резисторов.
3) Мощность, развиваемую источником энергии (Рист.) и мощность, рассеиваемую на нагрузке (Рнаг. ).
4) Проверить правильность решения методом баланса мощностей.
Параметры схемы:
Решение:
Решаем методом свертывания.
1. Определим эквивалентное сопротивление цепи.
1.1. Резисторы R1 и R2 соединены последовательно, поэтому общее сопротивление находим по формуле:
1.2. Резисторы R12 и R3 со...
