Условие:

Для электрической цепи постоянного тока, составленной из резистивных

элементов, дана схема, по заданным в таблице 1 параметрам рассчитать:

1) Токи во всех ветвях схемы.

2) Падение напряжений на каждом из резисторов.

3) Мощность, развиваемую источником энергии (Рист) и мощность

рассеиваемую на нагрузке (Рнаг).

4) Проверить правильность решения методом баланса мощностей.

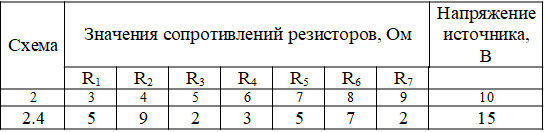

Таблица 1. Параметры элементов схем

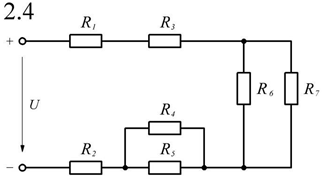

рис. 1

Решение:

Данная схема имеет смешанное соединение, задачу решаем методом свертывания.

1. Определяем эквивалентное сопротивление Rэкв цепи:

1.1. Упрощаем схему, заменив все параллельные соединения сопротивлений соответствующими эквивалентными сопротивлениями

Резисторы R4 и R5 соединены параллельно, поэтому их общее сопротивление

Резисторы R6 и R7 соединены параллельно, поэтому их общее сопротивление
