Для электрической цепи постоянного тока, составленной из резистивных элементов, дана схема, по заданным в таблице 2.1 параметрам рассчитать

Дата добавления: 21.08.2024

Условие задачи

Для электрической цепи постоянного тока, составленной из резистивных элементов, дана схема, по заданным в таблице 2.1 параметрам рассчитать:

1) Токи во всех ветвях схемы.

2) Падение напряжений на каждом из резисторов.

3) Мощность, развиваемую источником энергии (Рист) и мощность

рассеиваемую на нагрузке (Рнаг).

4) Проверить правильность решения методом баланса мощностей.

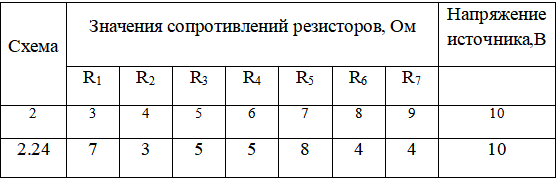

Таблица 2.1. Параметры элементов схем

Ответ

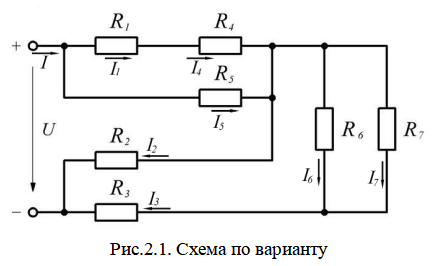

Дано: - схема цепи постоянного тока изображена на рисунке 2.1;

- напряжение источника постоянного тока U = 10 В;

- сопротивления резисторов: R1 = 7 Ом, R2 = 3 Ом, R3 = 5 Ом, R4 = 5 Ом,R5 = 8 Ом, R6 = 4 Ом, R7 = 4 Ом.

Данная схема имеет смешанное соединение, задачу решаем методомсвертывания.

1. Определяем эквивалентное сопротивление Rэкв цепи:

1.1. Упрощаем схему

Резисторы R1 и R4 соединены последовательно, поэтому их общее сопротивление
