Условие:

    Для электрической цепи постоянного тока, составленной из резистивных элементов, дана схема, по заданным в таблице 2.1 параметрам рассчитать:

1) Токи во всех ветвях схемы.

2) Падение напряжений на каждом из резисторов.

3) Мощность, развиваемую источником энергии (Рист) и мощность рассеиваемую на нагрузке (Рнаг).

4) Проверить правильность решения методом баланса мощностей.

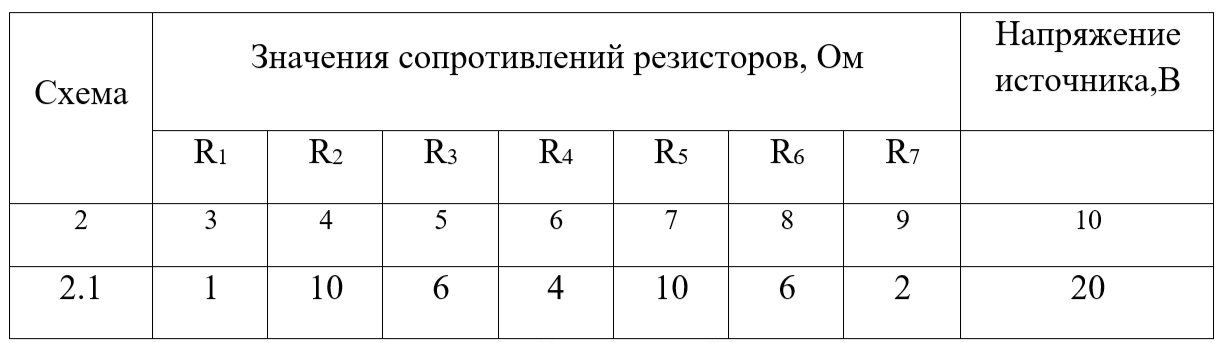

                                     Таблица 2.1. Параметры элементов схем

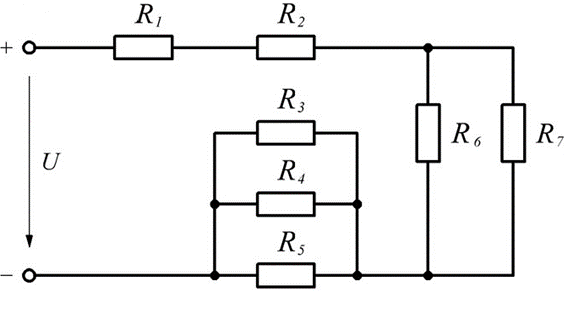

          Рис.2.1. Схема по варианту



Решение:

Дано:

  • схема цепи постоянного тока изображена на рисунке 2.1;
  • напряжение источника постоянного тока U = 20 В;
  • сопротивления резисторов: R1 = 1 Ом, R2 = 10 Ом, R3 = 6 Ом, R4 = 4 Ом,R5 = 10 Ом, R6 = 6 Ом, R7 = 2 Ом.

Данная схема имеет смешанное соединение, задачу решаем методом свертывания.

1. Определяем эквивалентное сопротивление Rэкв цепи:

1.1. Упрощаем схему

Резисторы R1 и R2 соедине...
