Условие:

Для электрической цепи постоянного тока, составленной из резистивных элементов, дана схема, по заданным в таблице параметрам рассчитать:

1) Токи во всех ветвях схемы.

2) Падение напряжений на каждом из резисторов.

3) Мощность, развиваемую источником энергии (Рист) и мощность рассеиваемую на нагрузке (Рнаг).

4) Проверить правильность решения методом баланса мощностей.

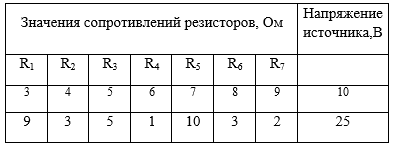

Таблица Параметры элементов схем

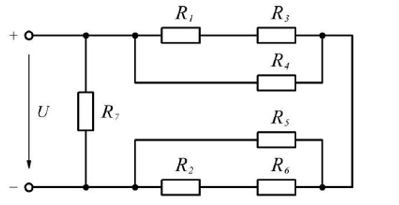

Рис.1. Схема

Решение:

Дано: - схема цепи постоянного тока изображена на рисунке 1;

- напряжение источника постоянного тока U = 25 В;

- сопротивления резисторов: R1 = 9 Ом, R2 = 3 Ом, R3 = 5 Ом, R4 = 1 Ом, R5 = 10 Ом, R6 = 3 Ом, R7 = 2 Ом.

--------------------------------------------------------------------------------------------------

Данная схема имеет смешанное соединение, задачу решаем методом свертывания.

1. Определяем эквивалентное сопротивление Rэкв цепи:

1.1. Упрощаем схему

Резисторы R1 и R3 соединены последовательно, поэтому их общее сопротивление
