Для электрической цепи постоянного тока, составленной из резистивных элементов, рассчитать: Токи во всех ветвях схемы. Падение напряжений на каждом из резисторов.
- Электроника, электротехника, радиотехника
Условие:

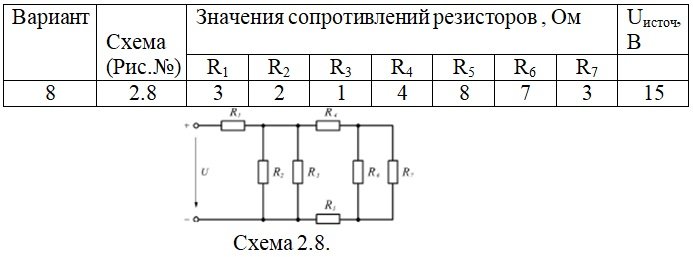

Для электрической цепи постоянного тока, составленной из резистивных элементов, дана схема изображенная на рис.2.1-2.25 в приложении Б, по заданным в табл. 2.1 рассчитать:
1) Токи во всех ветвях схемы.
2) Падение напряжений на каждом из резисторов.
3) Мощность, развиваемую источником энергии (Рист)и мощность рассеиваемую на нагрузке (Рнаг)
4) Проверить правильность решения методом баланса мощностей.
Решение:
1.1 Данная схема имеет смешанное соединение, задачу решаем методом свертывания.
Определяем эквивалентное Rэкв сопротивление цепи. Вначале найдем общие сопротивления параллельно соединенных резисторов.(формула 2.11.)
1.2 Схема приобрела вид (см. рис.2.2.) в этой схеме резисторы R4, R67, R5 включены последовательно, их общее сопротивление равно:
