Условие:
Для электрической цепи постоянного тока, составленной из резистивных элементов (рис. 1), рассчитать:
1) Токи во всех ветвях схемы.
2) Падение напряжений на каждом из резисторов.
3) Мощность, развиваемую источником энергии (Pист) и мощность рассеиваемую на нагрузке (Pнаг).
4) Проверить правильность решения методом баланса мощностей.
Исхоные данные:

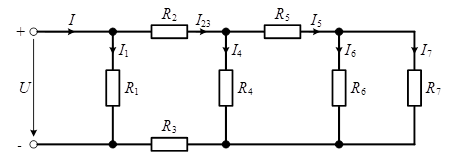

Рисунок 1 - Исходная схема для расчета цепи постоянного тока
Решение:
1) Определим токи во всех ветвях схемы.
Резисторы R6 и R7 соединены параллельно, поэтому общее сопротивление этих ветвей:
Резисторы R5 и R67 соединены последовательно, поэтому общее сопротивление:
Р...
