Условие задачи

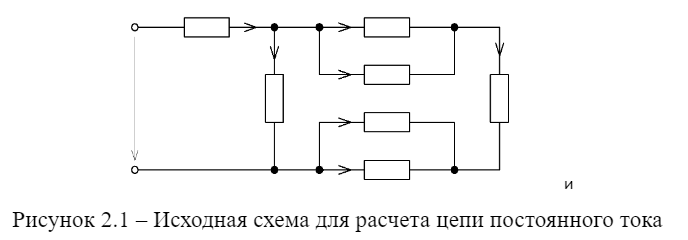

Для электрической цепи постоянного тока, составленной из резистивных элементов (рис. 2.1), рассчитать:
1) Токи во всех ветвях схемы.
2) Падение напряжений на каждом из резисторов.
3) Мощность, развиваемую источником энергии (Pист) и мощность, рассеиваемую на нагрузке (Pнаг).
4) Проверить правильность решения методом баланса мощностей.
Дано: R1=7 Ом; R2=5 Ом; R3=4 Ом; R4=3 Ом; R5=4 Ом; R6=6 Ом; R7=4 Ом; U=25 В.
Ответ
1) Определим токи во всех ветвях схемы.
Резисторы R3 и R4 соединены параллельно, поэтому общее сопротивление этих ветвей (рисунок 2.2, а):
Резисторы R5 и R6 соединены параллельно, поэтому общее сопротивление этих ветвей (рисунок 2.2, а):
