решение задачи на тему:

Для электрической цепи постоянного тока, схема которой изображена на рисунке 1, определить токи в ветвях резисторов, составить баланс мощностей, а также определить режим работы источников питания и напряжения  между точками 1 и 2 цепи

Дата добавления: 24.01.2025

Условие задачи

Для электрической цепи постоянного тока, схема которой изображена на рисунке 1, определить токи   в ветвях резисторов , составить баланс мощностей, а также определить режим работы источников питания и напряжения  между точками 1 и 2 цепи. Сопротивления резисторов , ЭДС  и напряжение источников питания и , ток источника тока приведены в таблице 1. Задачу решить методом применения уравнений, составленных по законам Кирхгофа.

Выключатели разомкнуты:

Таблица 1 – Исходные данные для расчета цепи

Ответ

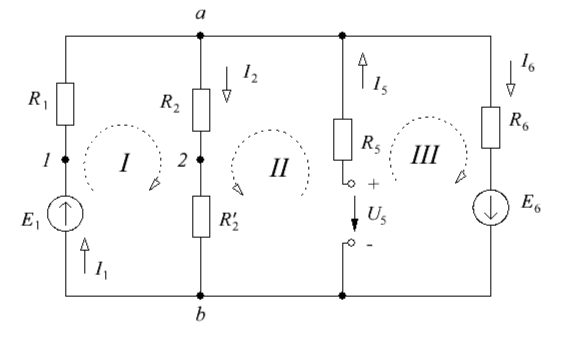

1. Составляем расчетную схему электрической цепи с учетом исходных данных (см. рис. 2). Из схемы исключаем ветви с разомкнутыми выключателями, токи в этих ветвях равны нулю.

На схеме выбираем условно-положительные направления токов в ветвях, обозначаем независимые контуры и указываем направление их обхода.

2. Составим систему уравнений, необходимую для определения токов в ветвях цепи, по законам Кир...
