Для электрической цепи постоянного тока, схема которой изображена на рисунке 1, выполнить следующее: 1. Записать систему уравнений методом контурных токов и определить величины токов в ветвях схемы
«Для электрической цепи постоянного тока, схема которой изображена на рисунке 1, выполнить следующее: 1. Записать систему уравнений методом контурных токов и определить величины токов в ветвях схемы»
- Электроника, электротехника, радиотехника
Условие:

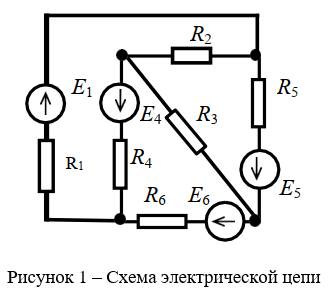

Для электрической цепи постоянного тока, схема которой изображена на рисунке 1, выполнить следующее:
- Записать систему уравнений методом контурных токов и определить величины токов в ветвях схемы.
- Выполнить проверку правильности решения, используя баланс мощностей для цепи постоянного тока.
Исходные данные для расчета приведены в таблице 1.
Решение:
1. Выбираем на схеме условно-положительные направления токов в ветвях и направление контурных токов (см. рис. 2).

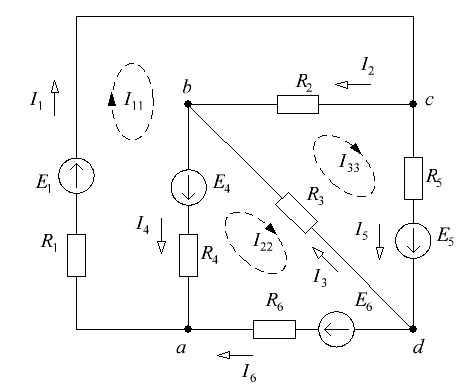

Рисунок 2 Расчетная схема электрической цепи
Система уравнений для определения контурных токов будет иметь вид:
