Для электрической цепи постоянного тока выполнить следующее: составить уравнения по законам Кирхгофа; определить токи ветвей методом контурных токов; составить баланс мощностей; построить потенциальную диаграмму для внешнего контура.
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи постоянного тока (рис.1), используя данные своего варианта, с учетом указанных замкнутых выключателей В1-В5 выполнить следующее:
1) составить уравнения по законам Кирхгофа;
2) определить токи ветвей методом контурных токов;
3) составить баланс мощностей;
4) построить потенциальную диаграмму для внешнего контура.
Внутренними сопротивлениями источников пренебречь.

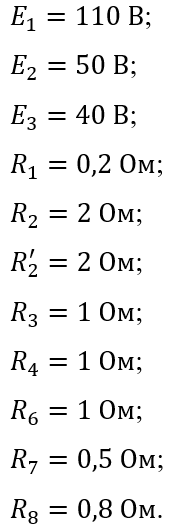

Исходные данные:
Решение:
1) Указываем на схеме условно-положительные направления токов. В рассматриваемой схеме три узла (у = 3) и шесть ветвей с неизвестными токами (в = 6).
Для расчета шести неизвестных токов следует составить y - 1 = 2 уравнения по 1-му и в - (у - 1) = 4 уравнения по 2-му законам Кирхгофа.
Указываем на схеме (рис. 1.1) направление обхода контуров и составляем систему уравнений по законам Кирхгофа.
Рис. 1....
