Для электрической цепи провести следующий анализ: Записать систему уравнений по первому закону Кирхгофа (для узлов). Выбрать главные контуры и записать систему уравнений по второму закону Кирхгофа.

Для электрической цепи с заданным графом (рис.1), схемой вет­вей (рис.2) и заданными параметрами элементов схемы (табл. 1) провести следующий анализ::

1. Записать систему уравнений по первому закону Кирхгофа (для узлов).

2. Выбрать главные контуры и записать систему уравнений по второму закону Кирхгофа.

3. Записать для каждой ветви компонентное уравнение ветви (используя обобщённый закон Ома).

4. Определить напряжения на ветвях и токи в ветвях.

5. Составить систему контурных уравнений, определить токи в ветвях.

6. Проверить соблюдение баланса мощности в электрической цепи. Определить расход энергии за  t=10 с.

7. Для любого контура с двумя источниками ЭДС построить потенциальную диаграмму.

Исходные данные:

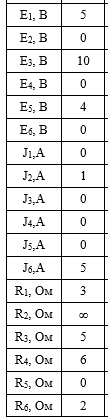

Таблица 1

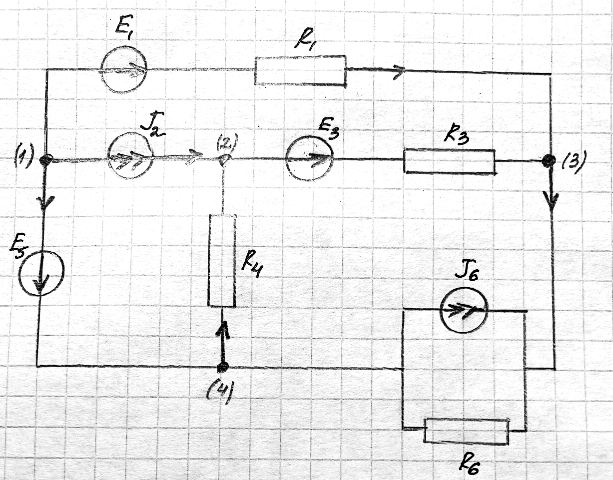

                    Рис. 1
