Для электрической цепи R1 = 5 R2 = 7 R3 = 2 R4 = 8 R5 = 2 R6 = 1 R04 = 0,2 R06 = 0,5 E2 = 20 E4 = 5 E6 = 10 1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Дата добавления: 15.06.2024

Условие задачи

Для электрической цепи

R1 = 5

R2 = 7

R3 = 2

R4 = 8

R5 = 2

R6 = 1

R04 = 0,2

R06 = 0,5

E2 = 20

E4 = 5

E6 = 10

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

2. Найти все токи, пользуясь методом контурных токов.

3. Составить баланс мощностей для заданной электрической цепи.

4. Определить ток в ветви “2” методом эквивалентного активного двухполюсника. При расчете токов необходимых для определения напряжение холостого хода UXX использовать метод междуузлового напряжения.

5. Определить напряжение между точками “4-3”.

6. Построить в масштабе потенциальную диаграмму для внешнего контура электрической цепи.

Ответ

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

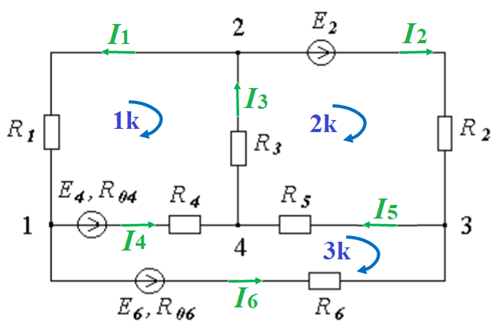

В схеме 6 ветвей с неизвестными токами

Надо составить систему 6 уравнений

В схеме 4 узла

По первому закону Кирхгофа надо составить (4-1=3) уравнения

Остальные уравнения (6-3=3) надо составить по второму закону Кирхгофа (обход всех контуров выбираем по часовой стрелке)
