Для электрической цепи (рис. 2) однофазного переменного тока промышленной частоты f = 50 Гц и напряжением источника U по заданным элементам цепи и их параметрам выполнить:

Для электрической цепи (рис. 2) однофазного переменного тока промышленной частоты f = 50 Гц и напряжением источника U по заданным элементам цепи и их параметрам выполнить:

- определить токи в ветвях;

- построить в масштабе векторную диаграмму на комплексной плоскости;

- составить баланс активной и реактивной мощностей;

- определить коэффициент мощности цепи.

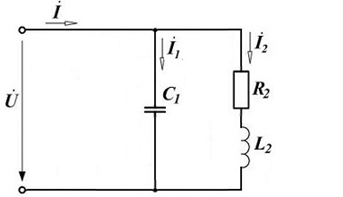

Рис.2. Схема цепи

Дано:

U=120 В;   C₁= 290 мкФ = 290∙10^-6  Ф ; R₂= 20  Ом;  L₂= 90  мГн = 90∙10^-3   Гн .
