Для электрической цепи (рис. 4.1): 1) составить систему уравненийпо первому и второму законам Кирхгофа, необходимую для определения токов во всех ветвях цепи; 2) определить токи во всех ветвях цепи, пользуясь методом контурных то-ков;

7 февраля 2025
Электроника, электротехника, радиотехника

Условие:

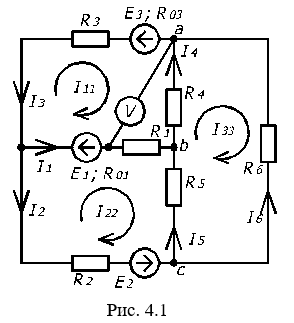

Для электрической цепи (рис. 4.1):

1) составить систему уравненийпо первому и второму законам Кирхгофа, необходимую для определения токов во всех ветвях цепи;

2) определить токи во всех ветвях цепи, пользуясь методом контурных токов;

3) определить показание вольтметра и составить баланс мощностей для заданной схемы;

4) определить ток в резисторе R6 методом эквивалентного генератора;

5) в схеме с эквивалентным генератором заменить резистор R₆нелинейным элементом, сопротивление которого задано выражением где I– ток через элемент (А), T – температура элемента (ºС);

6) для полученной цепи, используя ранее определенные параметры эквивалентного генератора, рассчитать и изобразить на одном координатном поле вольт-амперную характеристику нелинейного элемента и нагрузочную характеристику эквивалентного генератора, по которым определить ток через нелинейный элемент и напряжение на нем.

Решение:

1. В рассматриваемой цепи 6 ветвей с неизвестными токами, поэтому чтобы определить все неизвестные токи в ветвях по законам Кирхгофа, необходимо составить систему из шести уравнений. Поскольку в цепи 4 узла, то по первому закону Кирхгофа необходимо составить уравнения для трех любых из этих узлов, предварительно произвольно выбрав положительные направления токов во всех ветвях. В рассматриваемом примере выбраны узлы а; в; с. По второму закону Кирхгофа составляются еще 3 уравнения для произвольно выбранных таким образом контуров, чтобы они охватывали все ветви схемы. В рассматриваемом примере в...
