Условие:
Для электрической цепи (рис.1.1) определить:

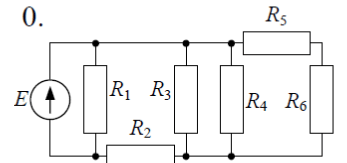

Рис.1.1. Схема по варианту
1. Токи в ветвях.
2. Мощность, развиваемую источником энергии и мощность потребителей. Проверить выполнение баланса мощностей.
Е=140 В, R1=12 Ом, R2=11 Ом, R3=10 Ом, R4=6 Ом, R5=16 Ом, R6=15 Ом.
Решение:

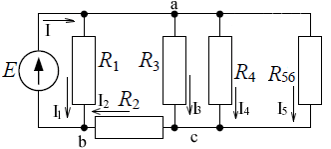

1.Заменяем последовательно соединенные сопротивления R5 и R6 одним эквивалентным сопротивлением R56 (рис.1.2). Обозначим токи. Через сопротивления R5 и R6 протекает один и тот же ток I5, т.к. они соединены последовательно.
Рис.1.2
Находим, что
