Условие:

Для электрической цепи (рис.2.1) выполнить:

Рис.2.1. Заданная схема

1.     Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа (указав, для каких узлов и контуров эти уравнения записаны).  Решать эту систему уравнений не следует.

2.     Определить токи в ветвях методом контурных токов.

3.     Определить режимы работы активных элементов и составить баланс мощностей.



E1=140 В, E2=120 В, R1=8 Ом, R2=16 Ом, R3=12 Ом, R4=20 Ом, R5=15 Ом, R6=10 Ом.

Решение:

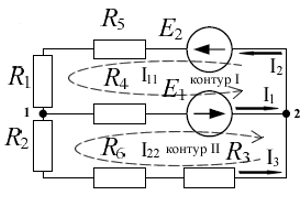

Выбираем направления токов в ветвях и направления обхода контуров (рис.2.2.):

Рис.2.2. Схема для расчета

1.Записываем уравнения для определения токов путем непосредственного применения законов Кирхгофа - для узла 2 по первому закона Кирхгофа, для контура 1 с источником Е1и Е2, и контура 2 с источником Е1 по второму закону Кирхгофа.
