Для электрической цепи синусоидального тока (рис.1) с входным напряжением u(t) = корень от 2 умножить на напряжение синус ( омега от t + фи) выполнить следующие действия:

Для электрической цепи синусоидального тока (рис.1) с входным напряжением  выполнить следующие действия:

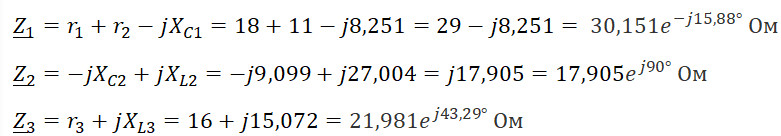

1. Определить входное комплексное сопротивление цепи
2. Найти комплексные значения токов во всех ветвях цепи
3. Рассчитать комплексные значения падений напряжений на всех элементах цепи
4. Проверить баланс мощностей
5. Построить векторную лучевую диаграмму токов
6. Построить векторную топографическую диаграмму напряжений.

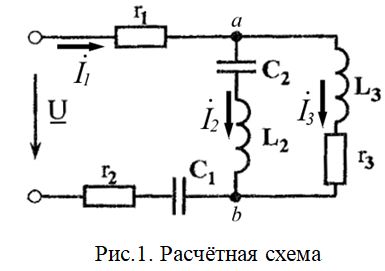

Рис.1. Расчётная схема

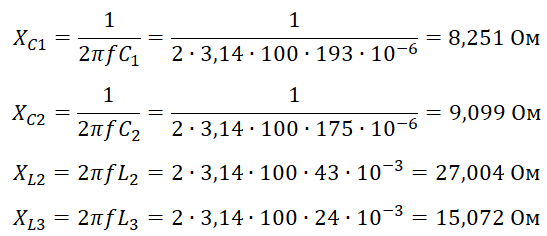

Дано: U = 100 B, φ = - 30°, f = 100 Гц, r₁ = 18 Ом, r₂ = 11 Ом, r₃ = 16 Ом, L₂ = 43 мГн, L₃ = 24 мГн, С₁ = 193 мкФ, С₂ = 175 мкФ.
