Условие:

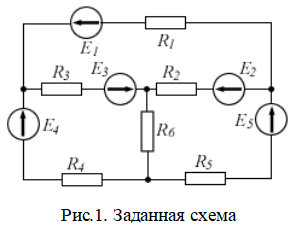

Для электрической цепи, соответствующей номеру варианта, выполнить следующее:
1. Написать уравнения по законам Кирхгофа (решать полученную систему не требуется).
2. Выполнить расчет токов во всех ветвях методом контурных токов.
3. Проверить правильность решения по второму закону Кирхгофа (по двум контурам).
4. Составить баланс мощностей.
Решение:
Обозначим узлы и условно-положительные направления токов в ветвях. В схеме 4 узла, поэтому по первому закону Кирхгофа надо составить три уравнения для любых трех узлов. Также в схеме три независимых контура, поэтому по второму закону Кирхгофа необходимо составить три уравнения.

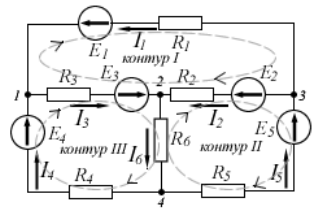

Рис.2. Расчетная схема
