Условие:

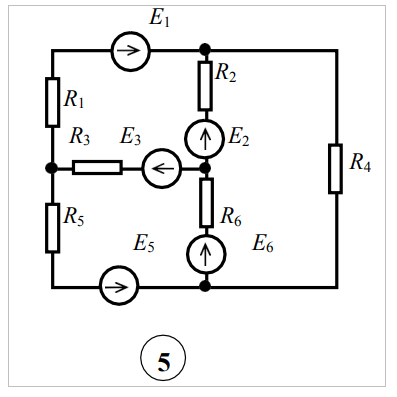

Для электрической цепи, соответствующей номеру варианта, выполнить следующее:
1. Написать уравнения по законам Кирхгофа (решать полученную систему не требуется).
2. Выполнить расчет токов во всех ветвях методом контурных токов.
3. Составить и проверить баланс мощностей.
4. Построить потенциальную диаграмму для внешнего контура.
5. Определить ток в одной из ветвей (по своему выбору) по методу эквивалентного генератора. Определение токов в цепи после размыкания выбранной ветви выполнить методом узловых потенциалов.
Решение:

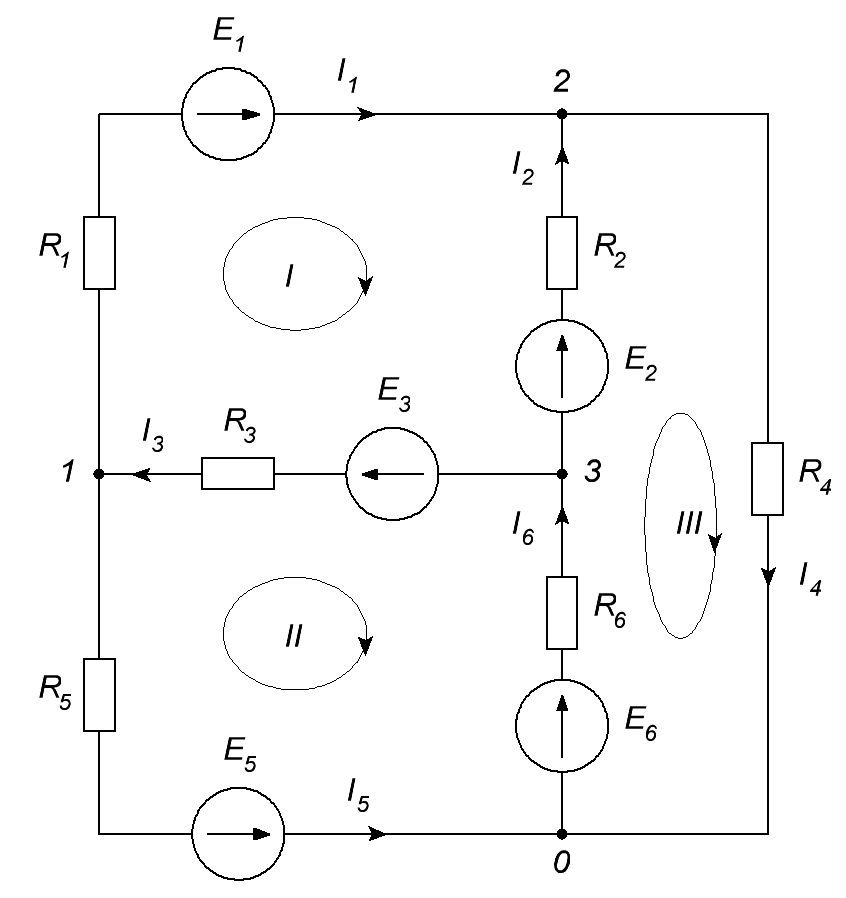

1. В соответствии с заданием составляем расчетную схему цепи.
Обозначаем на ней токи в ветвях и задаем из направления.
По полученной расчетной схеме определяем, что она содержит n=6
ветвей; m=4 узла и k=3 независимых контура.
Для полученной схемы составляем систему уравнений по законам
Кирхгофа. При этом для расчета необходимо составить m-1=3 уравнения
по 1-му закону Кирхгофа и k=3 уравнения по 2-му зак...
