Условие задачи

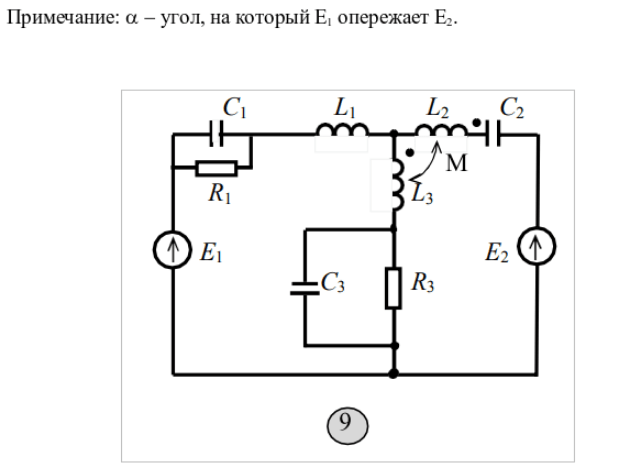

Для электрической цепи, соответствующей номеру варианта, выполнить следующее:
1. Составить уравнения по методу законов Кирхгофа и найти токи во всех ветвях.
2. Вычислить напряжения на всех элементах цепи.
3. Построить векторную диаграмму токов и топографическую диаграмму напряжений, показав на ней векторы всех напряжений, в том числе и векторы ЭДС взаимной индукции.
Указание. В ходе расчета свести схему к трем ветвям.
Ответ

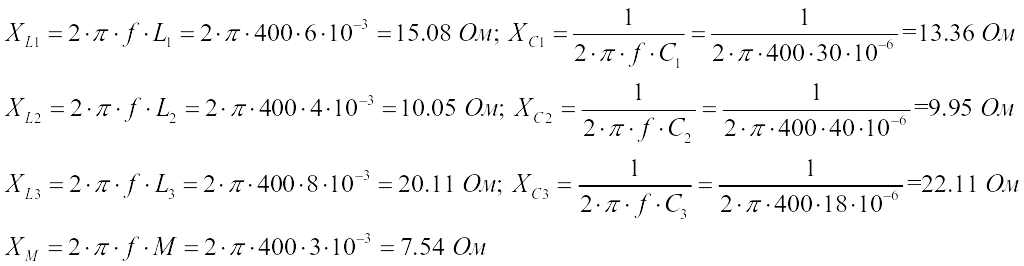

1.Рассчитываем сопротивления реактивных элементов на заданной частоте f:

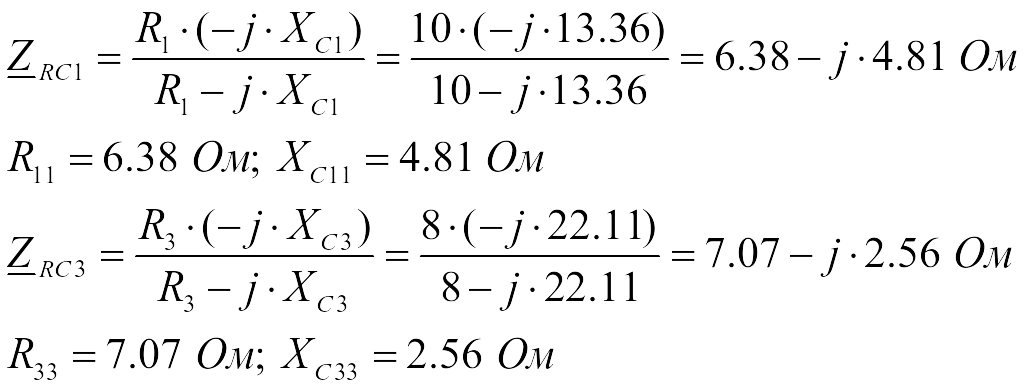

Преобразовываем исходную схему к трем ветвям:
