Для электрической цепи, составленной из резистивных элементов и источников ЭДС постоянного напряжения, дана схема, изображенная на рисунках 3.1 - 3.12 в приложении В, по заданным в таблице 3.1 параметрам методом законов Кирхгофа

«Для электрической цепи, составленной из резистивных элементов и источников ЭДС постоянного напряжения, дана схема, изображенная на рисунках 3.1 - 3.12 в приложении В, по заданным в таблице 3.1 параметрам методом законов Кирхгофа»
  • Электроника, электротехника, радиотехника

Условие:

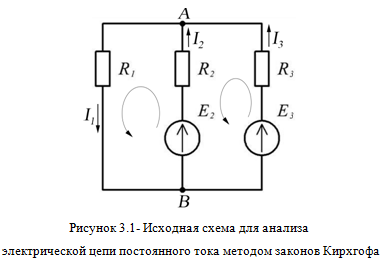

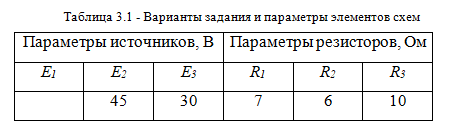

Для электрической цепи, составленной из резистивных элементов и источников ЭДС постоянного напряжения, дана схема, изображенная на рисунках 3.1 - 3.12 в приложении В, по заданным в таблице 3.1 параметрам методом законов Кирхгофа определить:

1)Токи во всех ветвях схемы (I1, I2, I3).

2) Падение напряжений на каждом из резисторов (U1, U2, U3,).

3) Проверить правильность решения методом баланса мощностей.

Решение:

1)Токи во всех ветвях схемы (I1, I2, I3).

Задаем направления токов в ветвях.

Запишем по 1-му закону Кирхгофа уравнение для узла А

Запишем два уравнения по 2-му закону Кирхгофа для двух независимых контуров (обход контуров осуществим против часовой стрелки
