Для электрической цепи, составленной из резистивных элементов и источников ЭДС постоянного напряжения дана схема. По заданным в таблице 3.1 параметрам методом законов Кирхгофа определить:

Дата добавления: 12.07.2024

Условие задачи

    Для электрической цепи, составленной из резистивных элементов и источников ЭДС постоянного напряжения дана схема. По заданным в таблице 3.1 параметрам методом законов Кирхгофа определить:

1)Токи во всех ветвях схемы (I1, I2, I3,).

2) Падение напряжений на каждом из резисторов (U1, U2, U3,).

3) Проверить правильность решения методом баланса мощностей.

                    Таблица 3.1 - Параметры элементов схем

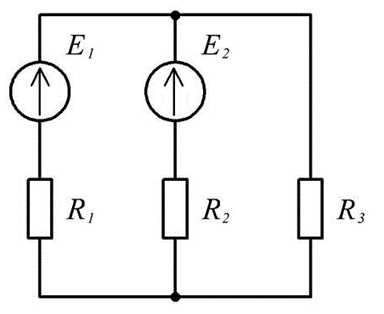

                Рис.3.1. Заданная схема

Ответ

Дано:

Е1=70 В, Е2=90 В, R1=12 Ом, R2=8 Ом, R3=10 Ом.

1. Анализируем схему:

Схема имеет 3 ветви и 2 узла. Выделяем 3 контура, но только 2 из них могут быть независимыми.

Ветви:

1-я состоит из резистора R1 и источника ЭДС Е1

2-я состоит из резистора R2 и источника ЭДС Е2

3-я состоит из резистора R3.

Узлы:

точки А и В на схеме, то есть схема имеет всего 2 узла.

Контуры:

1-й образован резисторами R1, R2 и источником ЭДС Е1 и ЭДС Е2

2-й образован резисторами R2, R3 и источником ЭДС Е2

3-й образован резисторами R1, R3 и источником ЭДС Е1.

Так как в схеме 3 ветви, запис...
