Для электрической цепи составьте систему уравнений, необходимую для определения токов по первому и второму законам Кирхгофа, найдите токи в ветвях.
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, схема которой изображена на рисунке 1, по заданным в таблице № 1 сопротивлениям и ЭДС выполните следующее:
1) составьте систему уравнений, необходимую для определения токов по первому и второму законам Кирхгофа;
2) найдите токи в ветвях, пользуясь методом контурных токов или узлового напряжения, в соответствии с указанным методом в варианте;
3) проверьте правильность решения составлением баланса мощностей.

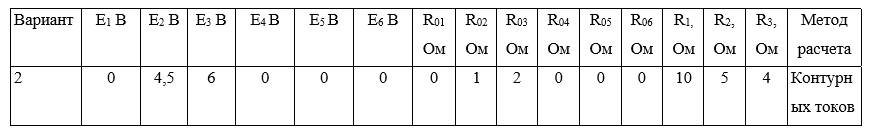

Таблица 1 – Исходные данные
Схема имеет вид:

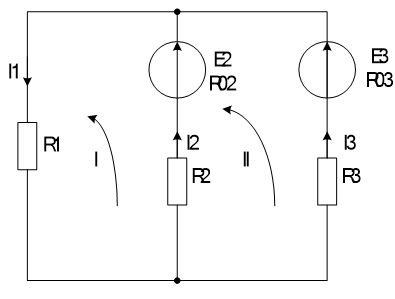

Рисунок 1 – Расчетная схема
Решение:

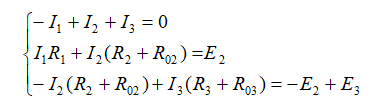

1. Составим уравнения по законам Кирхгофа. По первому закону составляем на одно уравнение меньше чем узлов в схеме, так как в схеме 2 узла, то составляем 1 уравнение. По второму закону составляем уравнения по количеству независимых контуров, то есть 2.
2. ...
