Для электрической цепи, схема которой изображена на рис. 1, а параметры заданы в табл. 1, выполнить следующее:

1. составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;
2. найти все токи, пользуясь методом контурных токов;
3. составить баланс мощностей для заданной электрической цепи.
4. определить ток в ветви, указанной в графе I табл. 1, методом эквивалентного активного двухполюсника. При расчете токов необходимых для определения напряжения холостого хода Uхх использовать метод междуузлового напряжения;
5. определить напряжение между точками, заданными в графе U табл. 1;
6. построить в масштабе потенциальную диаграмму для внешнего контура электрической цепи.

Таблица 1 - Исходные данные:

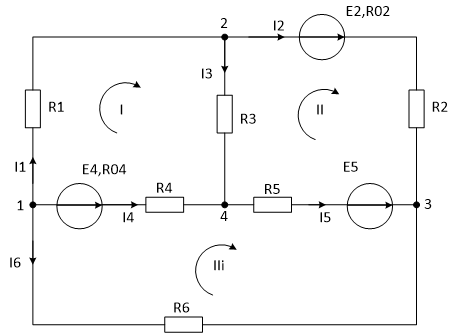

Рисунок 1 – Расчетная схема
