Условие задачи
Для электрической цепи, схема которой изображена на рис. 1, по заданным в таблице 1 параметрам и ЭДС источника определить:
1. Токи во всех ветвях цепи и напряжения на каждом элементе цепи.
2. Составить баланс активной и реактивной мощностей.
3. Построить в масштабе на комплексной плоскости векторную диаграмму.
4. Определить показание вольтметра и активную мощность, измеряемую ваттметром.
Таблица 1

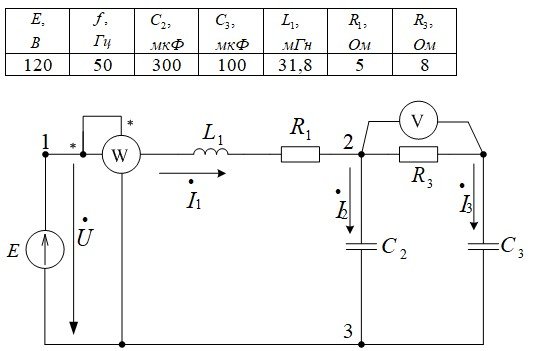

Рис. 1 – Схема электрической цепи
Ответ

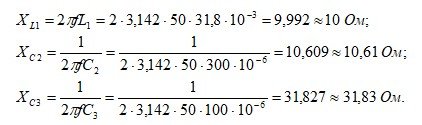

Рассчитываем сопротивления реактивных элементов цепи:

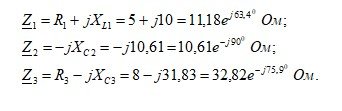

Полные комплексные сопротивления ветвей электрической цепи:
Комплексное сопротивление параллельного соединения ветвей:
