Для электрической цепи, схема которой изображена на рис. 1, по заданным величинам сопротивлений и электродвижущих сил выполнить следующие операции: 1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа

Для электрической цепи, схема которой изображена на рис. 1, по заданным величинам сопротивлений и электродвижущих сил выполнить следующие операции:

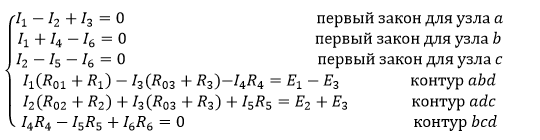

1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа и определить токи в ветвях схемы;

2) рассчитать токи во всех ветвях заданной схемы методом контурных токов;

3) упростить схему, заменив треугольник сопротивлений R₄, R₅, R₆ эквивалентным соединением звездой и в полученной схеме найти токи методом узловых потенциалов:

4) определить ток в резисторе с сопротивлением R₆ методом эквивалентного генератора.

5) определить показание вольтметра и составить баланс мощностей;

6) построить в масштабе потенциальную диаграмму для внешнего контура.

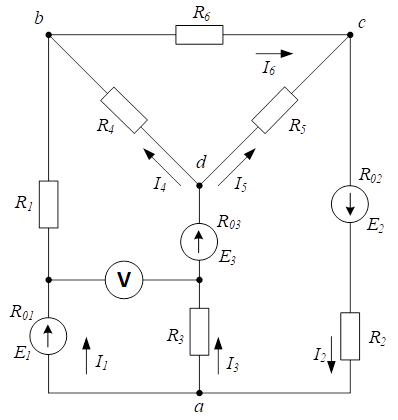

Рис 1

Дано
