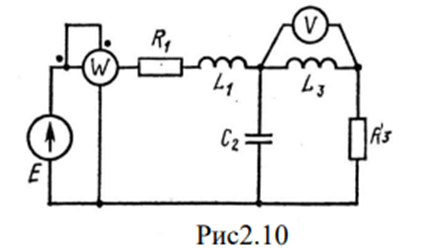

Для электрической цепи, схема которой изображена на рис. 2.1-2.50, по заданным в табл. 2 параметрам и э. д. с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках.

Электрическая цепь, схема которой изображена на рис.2.1, рассчитать при частоте f=50 Гц по данным табл.2.1, вариант 20. Построить топографическую векторную диаграмму.

Рассчитать нормирующий усилитель на основе ОУ с коэффициентом передачи , работающий на нагрузку с сопротивлением . Входное сопротивление не менее , выходное сопротивление не более . Усилитель работает от источника сигнала с э.д.с. и внутренним

Таблица 1 – Исходные данные Определить: 1) скорость вращения магнитного поля статора (n_0 ); 2) число пар полюсов двигателя (p);
