Условие:

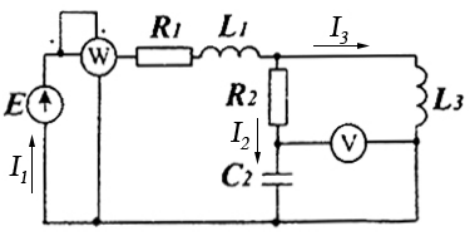

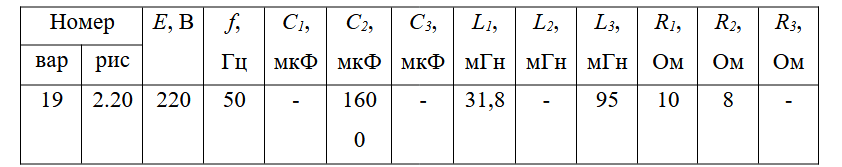

Для электрической цепи, схема которой изображена на рис. По заданным в табл. Параметра и ЭДС источника определить:
1. Токи во всех ветвях цепи и напряжения на каждом элементе цепи.
2. Составить баланс активной и реактивной мощностей.
3. Построить в масштабе на комплексной плоскости векторную диаграмму.
4. Определить показание вольтметра и активную мощность, измеряемую ваттметром.
Решение:
1. Токи во всех ветвях цепи и напряжения на каждом элементе цепи.
Определяем угловую частоту:
Определяем реактивные сопротивления:
