Условие задачи

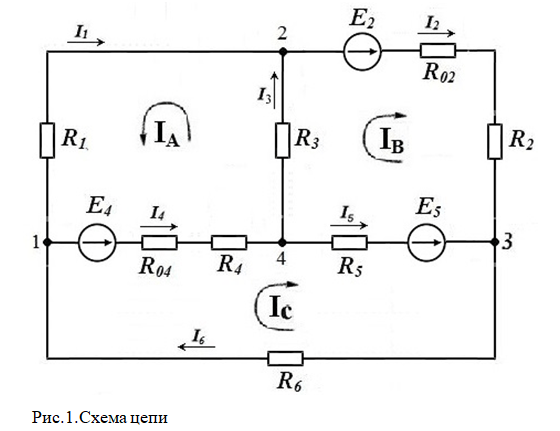

Для электрической цепи, схема которой изображена на рис.1., по заданным параметрам выполнить следующее:
1. Составить систему уравнений для определения токов путем применения 1-го и 2-го законов Кирхгофа.
2. Найти все токи, пользуясь методом контурных токов.
3. Составить баланс мощностей для заданной электрической цепи.
4.Определить ток в 1-й ветви методом эквивалентного активного двухполюсника. При расчете токов, необходимых для определения напряжения холостого хода UХХ, использовать метод межузлового напряжения.
5. Определить напряжение между точками 2-4.
6.Построить в масштабе потенциальную диаграмму для внешнего контура электрической цепи.
Дано:
Ответ
Для решения задачи методом непосредственного применения законов Кирхгофа необходимо составить столько уравнений, сколько ветвей с неизвестными токами. Число уравнений, составляемых по первому закону Кирхгофа, меньше числа узлов на единицу, оставшиеся уравнения составляются по второму закону для независимых контуров. После определения количества уравнений необходимо задаться произвольно направлениями токов в ветвях, выбрать в необходимом количестве независимые контуры и направления их обхода.
Количество ветвей - 6. Количество неизвестных токов ветвей - 6.Количество уравнений по законам Кирхгофа...
