Для электрической цепи, схема которой изображена на рис., по заданным в таблице 2 параметрам и ЭДС источника определить: Токи во всех ветвях цепи и напряжения на каждом элементе цепи.
«Для электрической цепи, схема которой изображена на рис., по заданным в таблице 2 параметрам и ЭДС источника определить: Токи во всех ветвях цепи и напряжения на каждом элементе цепи.»
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, схема которой изображена на рис. 1, по заданным в таблице 1 параметрам и ЭДС источника определить:
1. Токи во всех ветвях цепи и напряжения на каждом элементе цепи.
2. Составить баланс активной и реактивной мощностей.
3. Построить в масштабе на комплексной плоскости векторную диаграмму.
4. Определить показание вольтметра и активную мощность, измеряемую ваттметром.
Таблица 1

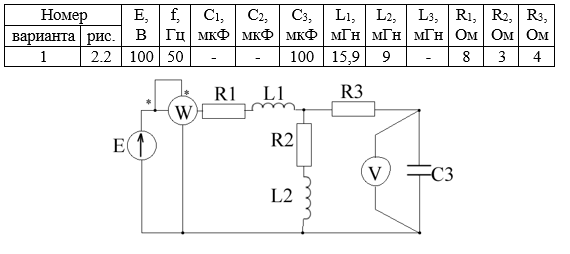

Рис.1. Заданная цепь
Решение:
Дано: Е=100 В, f=50 Гц, С3=100 мкФ, L1=15,9 мГн, L2=9 мГн, R1=8 Ом, R2=3 Ом, R3=4 Ом.
1. Индуктивные сопротивления элементов
2. Емкостные сопротивления элементов
