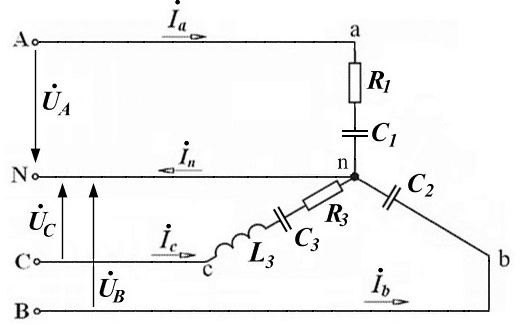

Для электрической цепи, схема которой изображена на рис.6. , определить фазные токи, ток в нейтральном проводе, активную, реактивную и полную мощности. Построить векторную диаграмму токов и напряжений.

Задана электрическая схема. Величины сопротивлений R_1 = 2 Ом,R_2 = 4 Ом,R_3 = 12 Ом,R_4 = 3 Ом,R_5 = 5 Ом,R_6 = 8 Ом, напряжение U = 100 В.

Трехфазный асинхронный двигатель на 380 В, 50 Гц с короткозамкнутым ротором при соединении обмоток статора звездой имеет данные, приведенные в таблице заданий.

1 Рассчитать переходный и установившийся режимы в цепи после коммутации (найти токи и напряжения на всех элементах цепи). 2. Построить математическую модель цепи по результатам расчёта переходного процесса. Вывести результаты расчёта на один график.
