Для электрической цепи, схема которой изображена на рисунке 1, а параметры элементов приведены в таблице 1, начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей
- Электроника, электротехника, радиотехника
Условие:

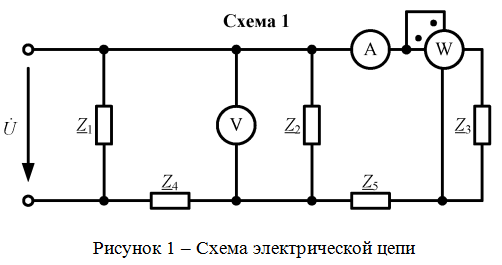

Для электрической цепи, схема которой изображена на рисунке 1, а параметры элементов приведены в таблице 1, выполнить следующее:
1. Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей.
2. Указать на схеме условные положительные направления токов в ветвях. Определить токи всех ветвей в комплексной форме.
3. Определить показания приборов.
4. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
5. Построить осциллограмму тока в ветви или напряжения на участке, определенном в задании.
6. Составить баланс активных и реактивных мощностей.
Таблица 1 – Исходные данные
Решение:
1. Составляем схему электрической цепи и выбираем направления токов в ветвях (см. рис. 2).

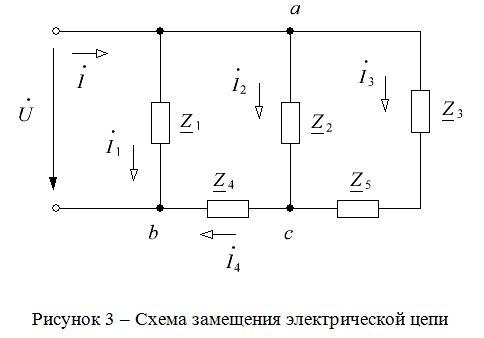

При расчете используем схему замещения цепи (см. рис. 3)
2. Запишем комплексные сопротивления цепи:
