Для электрической цепи, схема которой изображена на рисунке 1, по заданным значениям сопротивлений и ЭДС составить систему уравнений для расчёта неизвестных токов, используя законы Кирхгофа;

Для электрической цепи, схема которой изображена на рисунке 1, по заданным значениям сопротивлений и ЭДС выполнить следующее:

1) Составить систему уравнений для расчёта неизвестных токов, используя законы Кирхгофа;

2) Методом 2-ух узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4,R5,R6 в эквивалентную звезду;

3) Определить показания вольтметра;

4) Рассчитать баланс мощности.

Исходные данные:

Е₁=55 В, Е₂=18 В, Е₃=4 В

R₀₁=0,8 Ом, R₀₃=0,8 Ом

R₁=8 Ом, R₂=4 Ом, R₃=3 Ом

R₄=2 Ом, R₅=4 Ом, R₆=4 Ом

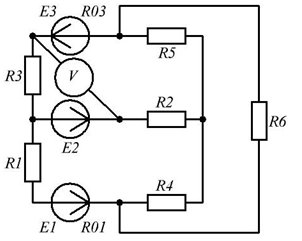

 Рисунок 1 - Исходная схема цепи
