Для электрической цепи, схема которой изображена на рисунке 1, по заданным значениям сопротивлений и ЭДС выполнить следующее: 1) Составить в общем виде систему уравнений для определения токов в ветвях по законам Кирхгофа;

22 января 2025
Электроника, электротехника, радиотехника

Условие:

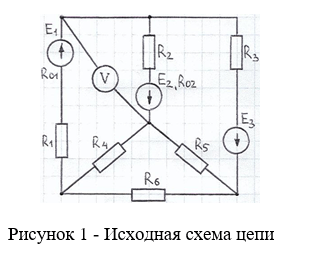

Для электрической цепи, схема которой изображена на рисунке 1, по заданным значениям сопротивлений и ЭДС выполнить следующее:

1) Составить в общем виде систему уравнений для определения токов в ветвях по законам Кирхгофа;

2) Рассчитать токи в ветвях методом контурных токов;

3) Определить баланс мощностей.

Исходные данные:

Е1=10 В, Е2=6 В, Е3=24 В

R01=0,8 Ом, R02=0,3 Ом

R1=3,5 Ом, R2=5 Ом, R3=6 Ом

R4=6 Ом, R5=3 Ом, R6=1 Ом

Решение:

1 Применение законов Кирхгофа для определения токов во всех ветвях схемы

Рисунок 2 - Схема цепи для расчета методом уравнений по законам Кирхгофа

1.1 Выберем направления токов в ветвях и направления обхода контуров. Составим систему уравнений по 1-ому закону Кирхгофа для узлов a, b и c, и по 2-ому закону Кирхгофа для контуров ab...
