Условие задачи

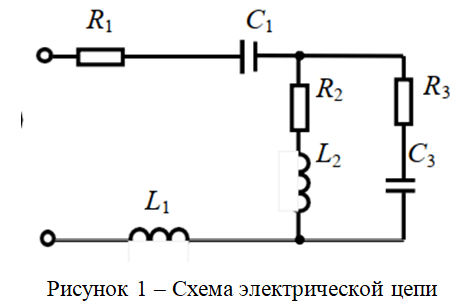

Для электрической цепи, схема которой изображена на рисунке 1, выполнить следующее:
- Определить токи и напряжения на всех участках цепи символическим методом.
- Составить и рассчитать баланс активных и реактивных мощностей.
- Построить векторную диаграмму токов и напряжений.
Напряжение на входе цепи изменяется по закону:

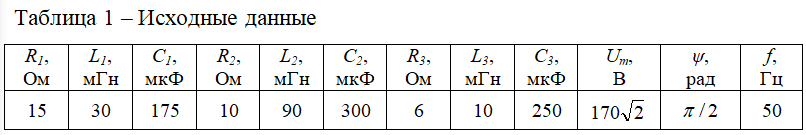

Исходные данные для расчета приведены в таблице 1.
Ответ
1. Определим действующие значения токов и напряжений на всех элементах в комплексной форме.

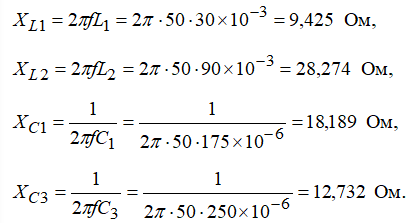

Определим сопротивления реактивных элементов:
Определим комплекс действующего значения приложенного напряжения:
