Условие:
Для электрической цепи, схема которой изображена на рисунке 3, выполнить следующее:
- составить в общем виде уравнения токов ветвей, уравнения токов связи и уравнения узловых напряжений;
- обосновано выбрать наименее трудоемкий метод и довести его до численного решения;
- определить остальные напряжения и токи;
- проверить баланс мощностей.

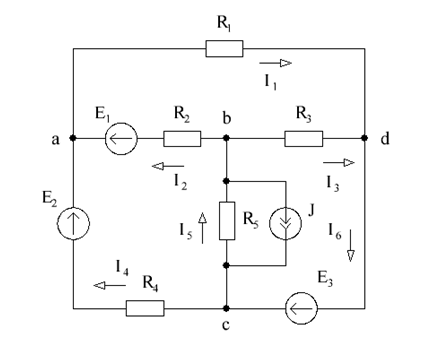

Рисунок 3 – Схема электрической цепи
Исходные данные:
Решение:
Изобразим схему электрической цепи, обозначив на ней условные обозначения элементов и направления токов в ветвях (см. рис. 4).

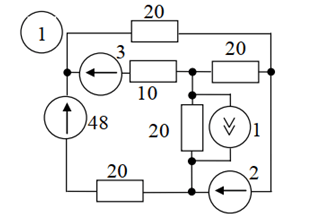

На схеме элементы цепи в соответствии с заданием имеют следующие номиналы:
...
