Условие задачи
Для электрической цепи, схема которой изображена на рисунке 5, по заданным в таблице 2 параметрам определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя символический метод расчета. Построить в масштабе на комплексной плоскости векторную диаграмму токов и напряжений. Определить показание вольтметра и активную мощность, измеряемую ваттметром.
Таблица 2 – Исходные данные

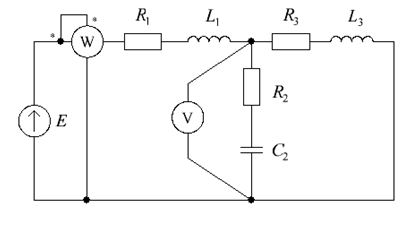

Рисунок 5 – Схема электрической цепи
Ответ

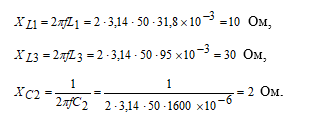

1. Определим сопротивления реактивных элементов:
2. Составим схему замещения цепи (см. рис. 6) и определим общие сопротивления ветвей и эквивалентное (входное) сопротивление.

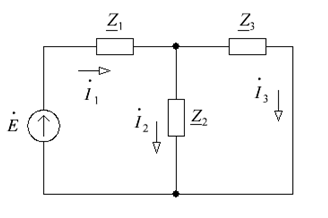

Рисунок 6 Схема замещения
