Для электрической цепи, схема которой изображена на рисунке 5 требуется: 1. Начертить комплексную расчетную схему.2. Рассчитать комплексные сопротивления
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, схема которой изображена на рисунке 5 требуется:
1. Начертить комплексную расчетную схему.
2. Рассчитать комплексные сопротивления элементов цепи для частоты тока и напряжения 50 Гц.
3. Выбрать любой метод расчета и определить в комплексной форме токи и напряжения во всех ветвях.
4. Проверить результаты расчета, рассчитав баланс мощности цепи.
5. Определить показание ваттметра.
6. Построить векторную диаграмму токов и напряжений, соответствующую рассчитанной схеме.
Исходные данные приведены в таблице 2.
Таблица 2 – Исходные данные к задаче 2

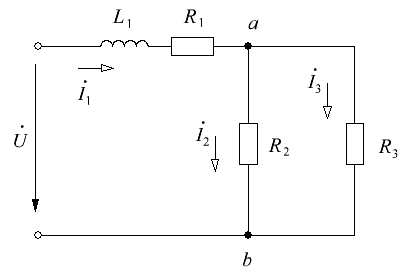

Рисунок 5 – Исходная схема электрической цепи
Решение:
1. Изобразим комплексную расчетную схему (см. рис. 6), выберем и обозначим направления токов в ветвях.
Рисунок 6 Расчетная схема электрической цепи
2. Определим сопротивления реактивных элементов:
3. Оп...
