Для электрической цепи, схема которой изображена на рисунке, выполнить следующее: составить систему дифференциальных уравнений цепи, образовавшейся после коммутации; выбрать неизвестную и записать форму, в которой будет определяться решение.

Для электрической цепи, схема которой изображена на рисунке 1, выполнить следующее:

- составить систему дифференциальных уравнений цепи, образовавшейся после коммутации;

- выбрать неизвестную и записать форму, в которой будет определяться решение;

- определить установившее решение после коммутации;

- определить постоянную времени;

- определить начальное условие и постоянную интегрирования;

- записать решение для выбранной величины и определить еще одну из величин в этой цепи;

- построить графики зависимостей обеих величин от времени.

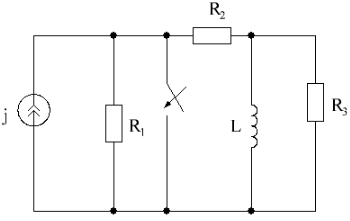

Рисунок 1 – Схема электрической цепи

Исходные данные:
