Для электрической цепи схема которой показана на рисунке, по заданным параметрам и ЭДС источника определить Токи во всех ветвях цепи и напряжения на каждом элементе цепи
«Для электрической цепи схема которой показана на рисунке, по заданным параметрам и ЭДС источника определить Токи во всех ветвях цепи и напряжения на каждом элементе цепи»
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, схема которой показана на рисунке, по заданным параметрам и ЭДС источника определить:
1. Токи во всех ветвях цепи и напряжения на каждом элементе цепи.
2. Составить баланс активной и реактивной мощностей.
3. Построить в масштабе на комплексной плоскости векторную диаграмму.
4. Определить показания вольтметра и активную мощность, измеряемую ваттметром.
Таблица 1

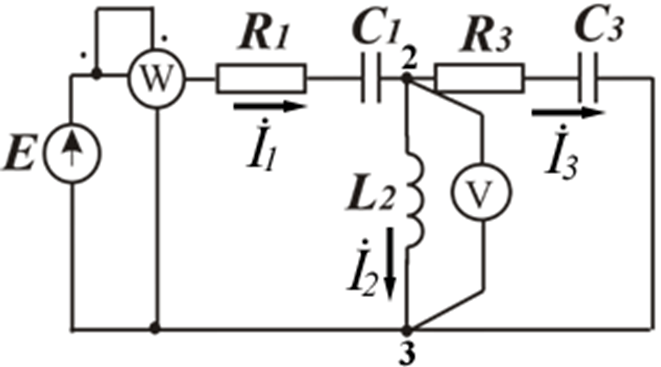

Рис.1. Заданная схема
Исходные данные:
Е=220 В, f=50Гц, С1=637 мкФ, C3=100 мкФ, L2=47,7 мГн, R1=8 Ом, R3=4 Ом.
Решение:
1) Расчет токов

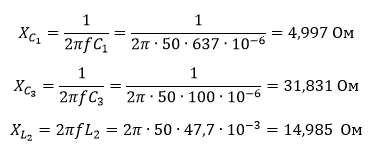

Сначала рассчитаем реактивные сопротивления цепи:

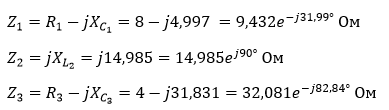

комплексы полных сопротивлений всех ветвей:
Используя рассчитанные величины, найдем комплекс сопротивления между точками 2-3 и комплекс п...
