решение задачи на тему:

Для электрической цепи, схема которой представлена на рисунке 2.10, известны параметры элементов цепи (табл. 2). К зажимам электрической цепи приложено синусоидальное напряжение

Дата добавления: 10.09.2024

Условие задачи

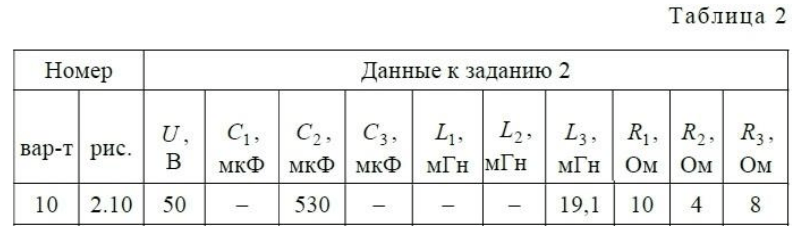

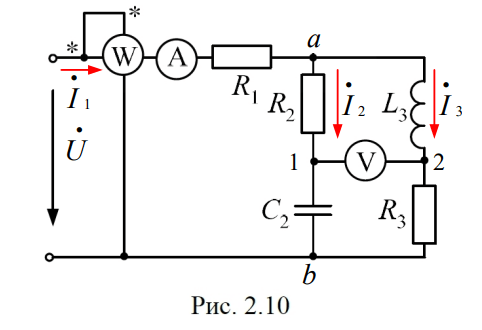

Для электрической цепи, схема которой представлена на рисунке 2.10,  известны параметры элементов цепи (табл. 2). К зажимам электрической  цепи приложено синусоидальное напряжение изменяющееся с частотой

  • рассчитать комплексы действующих токов в ветвях схемы;
  • определить показание приборов: амперметра и вольтметра
  • электромагнитной системы, ваттметра;определить коэффициент мощности cos на входе  электрической цепи.

Ответ

1. Укажем на заданной схеме электрической цепи положительные направления токов во всех ветвях цепи, узлы и точки подключения вольтметра.
2. Запишем комплекс напряжения, приложенного к цепи

Определим индуктивное и емкостное сопротивление параллельных ветвей, имеющих соответствующие реактивные приемники:
