Условие:
Для электрической цепи, схема которой приведена на рис. 3, рассчитать значение токов и эквивалентного сопротивления цепи.
Дано: R1=120 Ом; R2=50 Ом; R3=15 Ом; R4=30 Ом.

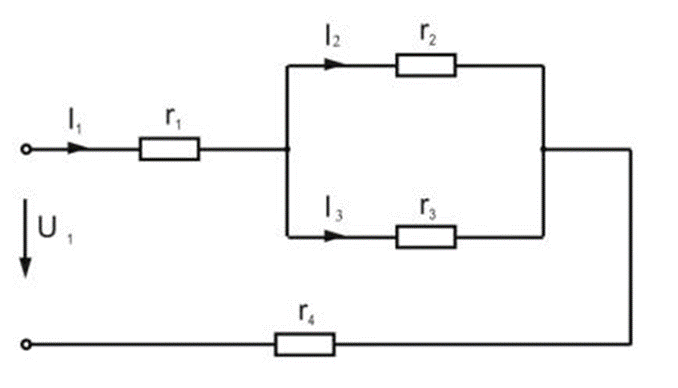

Рис. 3
Решение:
Объединим параллельно соединенные элементы R2=50 Ом и R3=15 Ом.
Объединим последовательно соединенные элементы R1=120 Ом, R23=11,5 Ом и R4=30 Ом.
R1234 = R1+R23+R4 = 120+11,5+30 = 161,5 Ом.
Определим ток I, воспользовавшись ...
