Условие задачи
Для электрической цепи трехфазного переменного тока «звезда» по заданным параметрам цепи определить символическим или графоаналитическим методом фазные и линейные токи, ток в нейтральном проводе ( для четырехпроводной цепи), активную мощность всей цепи. Построить векторно-топографическую диаграмму токов и напряжений на комплексной плоскости.

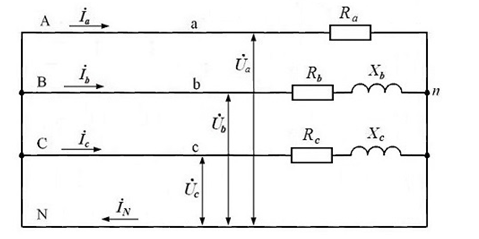

Рис.5. Схема цепи
Дано:
UЛ=220 В; Ra = 10 Ом;
Rb = 3 Ом; ХLb= 4 Ом;
Rc = 9 Ом; ХLс=12 Ом.
Ответ
Модуль фазных напряжений:
Комплексные значения фазных напряжений источника.
Начальная фаза UA принимается 0ᵒ.
Найдем комплексные сопротивления фаз нагрузки
