Для электрической цепи заданы параметры цепи и напряжение на входе цепи. Определить токи и напряжения на всех участках цепи символическим методом. Записать выражения для мгновенных значений всех токов и напряжений.

Для электрической цепи, соответствующей номеру варианта, выполнить следующее:

Заданы параметры цепи и напряжение на входе цепи

u = U_msin(wt + y_ψ ).

Требуется:

1. Определить токи и напряжения на всех участках цепи символическим методом .

2. Записать выражения для мгновенных значений всех токов и напряжений.

3. Сделать проверку правильности решения по законам Кирхгофа для момента времени t = 0.

4. Составить баланс активных и реактивных мощностей для цепи.

5. Построить временные диаграммы напряжения, тока и мощности на входе цепи в одних координатных осях.

6. Построить векторную диаграмму токов и напряжений для цепи.

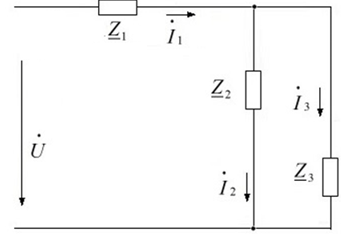

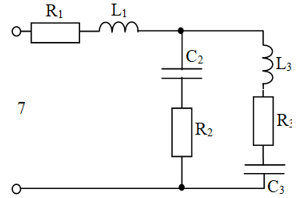

Числовые данные приведены в таблице, схемы показаны на рисунке.
